手動下展示放料閥

技術參數

公稱通徑：40*50/50*80/65*80/80*100*150/150*200

公稱壓力：PN6/PN10/PN16;CL150(PN20)

操作溫度：-17℃~200℃

流量特性：快開

可調比：/

泄漏等級：ANSI B16.104: IV、V、VI

閥體材質：WCB/WCC/LCB/LCC;WC6/WC9;CF8/CF8M;4A/5A等

閥內件材質：304+ST/304+RTFE等

填料材質：PTFE, 柔性石墨

產品詳情

產品特點

上展式/下展式放料閥是一種特殊的單座調節閥，該閥閥體采用一體式直流Y型結構，閥內腔無阻擋流道，內表經噴砂處理，閥門無死角。適用于精細化工、制藥等行業對易沉淀或含有顆粒的流體的通斷控制。

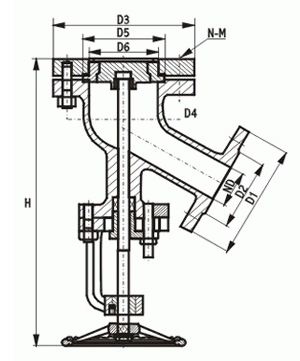

連接尺寸

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
